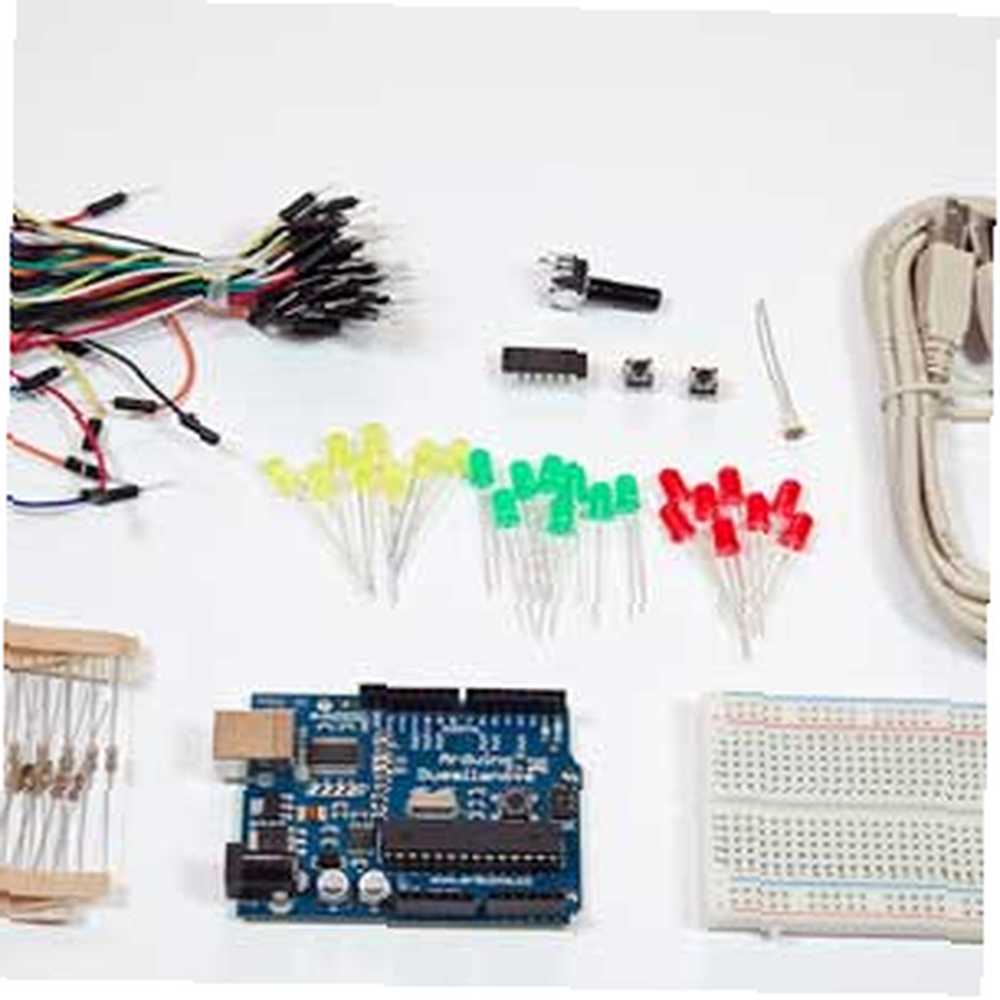

Что входит в стартовый комплект Arduino? [MakeUseOf Объясняет]

Ранее я представил оборудование с открытым исходным кодом Arduino. Что такое Arduino и что с ним можно делать? Что такое Arduino и что с этим можно сделать? Arduino - это замечательное маленькое электронное устройство, но если вы никогда не использовали его раньше, то что же это такое, и что вы можете сделать с ним? здесь, на MakeUseOf, но вам понадобится больше, чем просто Arduino, чтобы что-то из этого построить и начать работу. Arduino “стартовые комплекты” это наборы общих, но полезных электронных компонентов, которые вы можете использовать для создания большого количества проектов для начинающих, но из чего обычно состоит стартовый набор?

Точное содержание зависит от того, где вы его приобретаете, но я проведу вас через основной набор компонентов, которые вы можете увидеть в наборе..

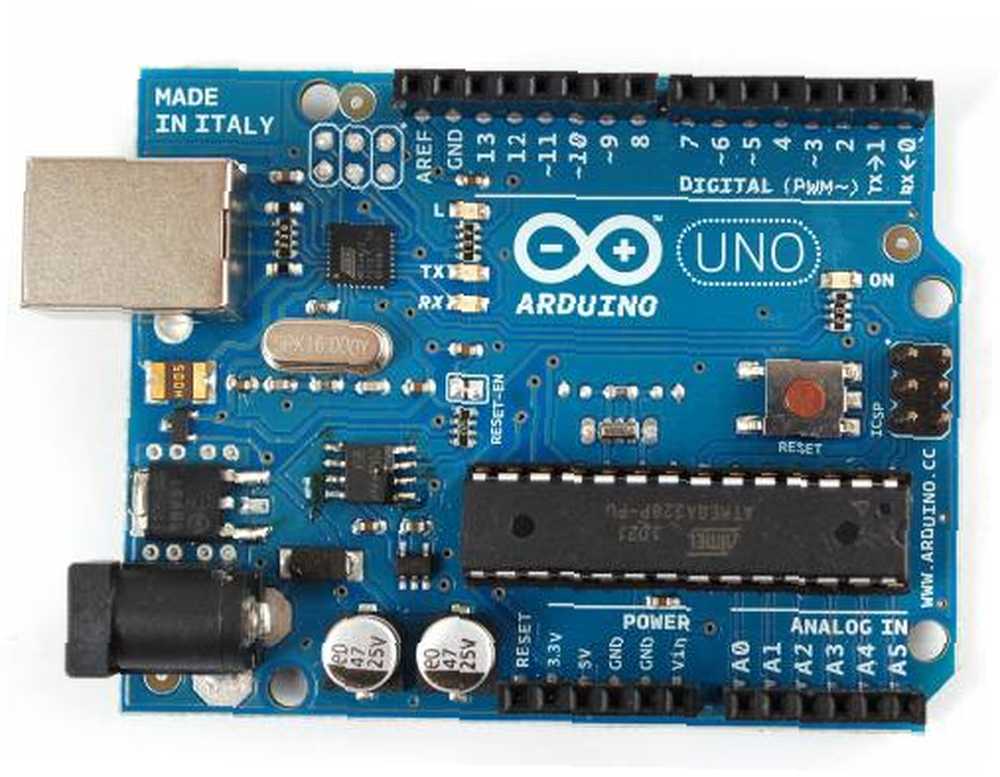

Ардуино Уно

Очевидно, вам понадобится настоящий Arduino там. Uno - базовая модель - хороший компромисс формы, функциональности и стоимости. Модели большего или меньшего размера доступны, если вам нужно что-то встраиваемое или большее количество выходов, но не в форме стартового комплекта.

Помимо USB-кабеля, ваш стартовый комплект Arduino может также поставляться с отдельным источником питания для питания Arduino, когда он находится вдали от ПК..

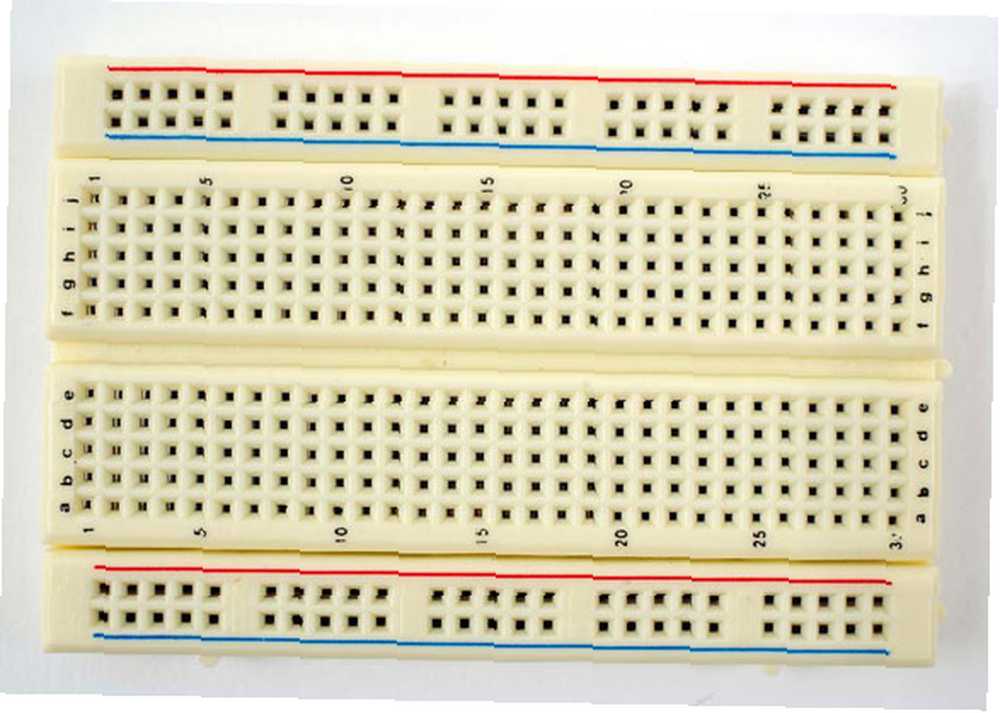

макетировать

Макет - название, по-видимому, пришло из прошлых времен, когда использовались буквально доски для нарезки хлеба - является платформой многократного использования для монтажа компонентов. Состоящие из нескольких небольших отверстий, которые фактически соединены снизу различными линиями, они создают схемы соединений, когда вы вставляете в них компоненты, тем самым избегая необходимости пайки и позволяя легко экспериментировать.

Большие макеты имеют как горизонтальные, так и вертикальные соединения по заданному шаблону. Внешние отверстия обычно окрашены и используются в качестве силовых «рельсов». Очень маленькие макеты могут не иметь этого, поэтому, очевидно, важно выяснить точную схему соединений вашей конкретной платы.

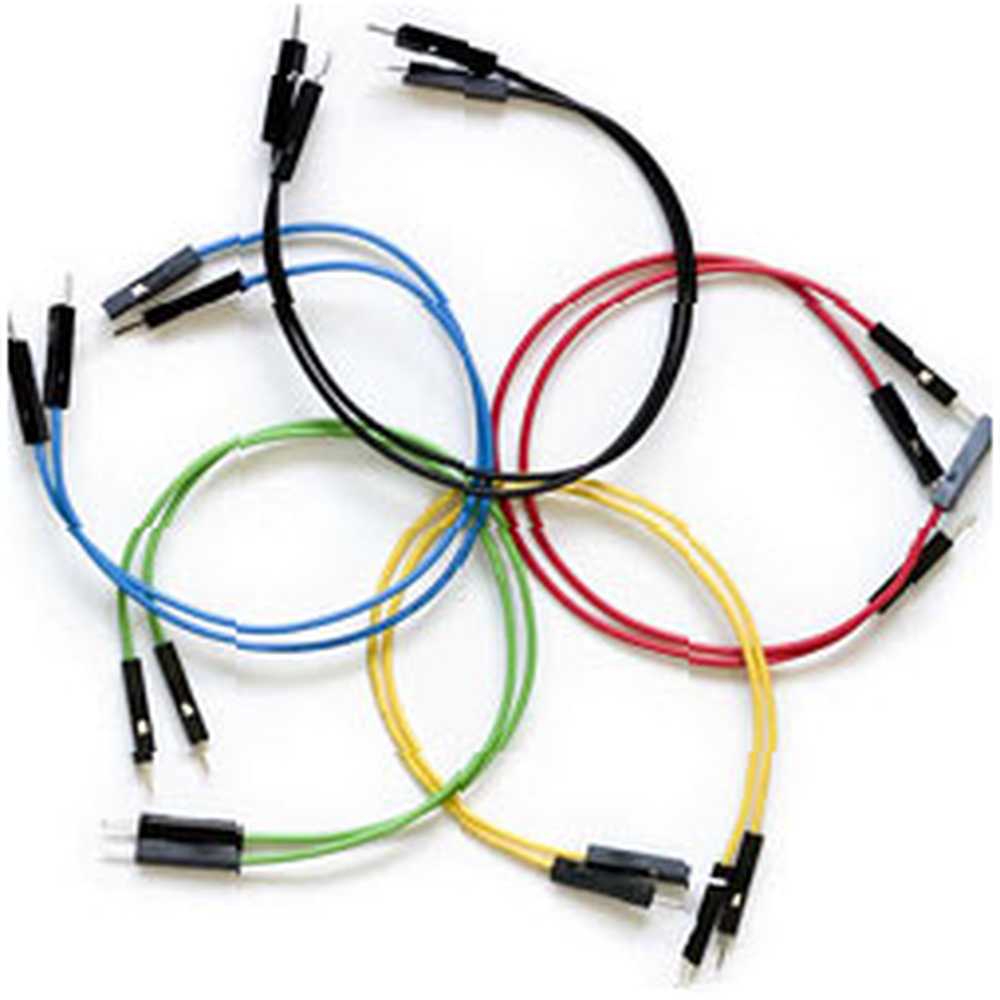

Проволочные перемычки

Для подключения к вашему макету (к другой физической области) и к самому Arduino используются перемычки. Это всего лишь кусочки проволоки с фиксированными концами, которые можно воткнуть в Arduino и заглушки на макете.

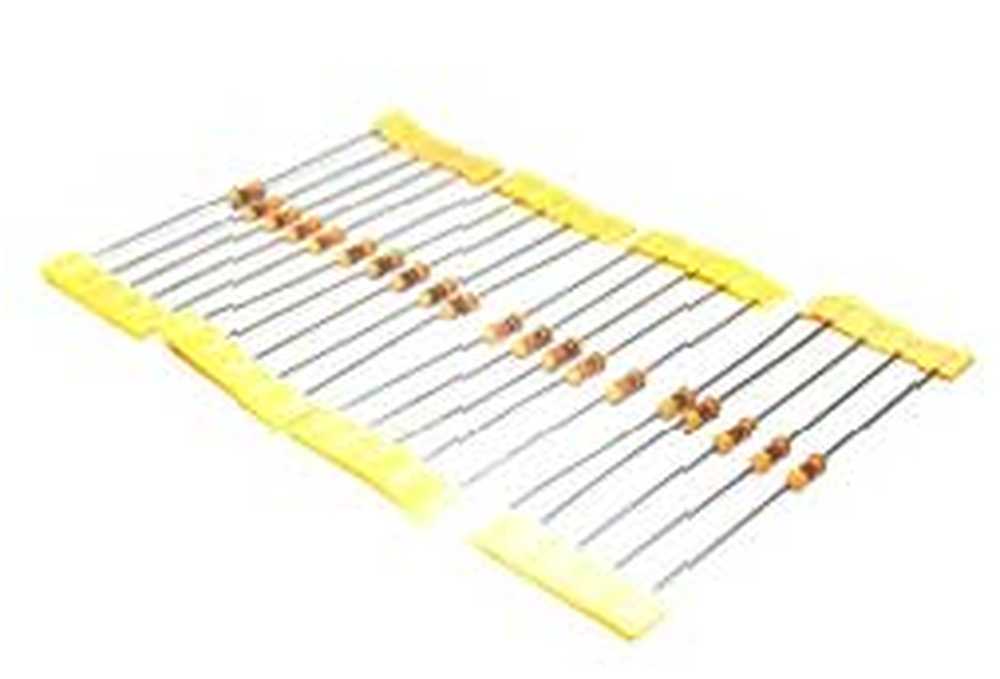

Резисторы

Основной компонент любой электронной схемы, резисторы ограничивают протекание тока к другим компонентам. Если вам нравится думать о цепи как о сети водопроводных труб, идущих в одном направлении, резистор был бы похож на соединение меньшей трубы с концом большей. Основной причиной этого является защита других компонентов от повреждений.

Резисторы бывают разных заданных значений, но их использование не является точной наукой. Хотя существуют формулы, позволяющие точно определить, какое сопротивление вам понадобится, чтобы снабдить ваш компонент правильным током, в действительности вы можете не найти точного соответствия и просто использовать самое близкое из доступных. Стартовый набор будет содержать различные типичные резисторы, используемые в сочетании с другими компонентами стартового набора, например, некоторые низкоценовые резисторы для светодиодов..

Как вы знаете значение резистора? Это просто, но вам нужно обратиться к диаграмме цвета. На каждом резисторе есть несколько цветных полос: первые две представляют числовое значение, а следующие представляют количество нулей, которые нужно добавить к концу этого (множитель). Четвертый - это диапазон допусков, который показывает, насколько резистор может фактически изменяться, но вам не нужно беспокоиться об этом на данном этапе..

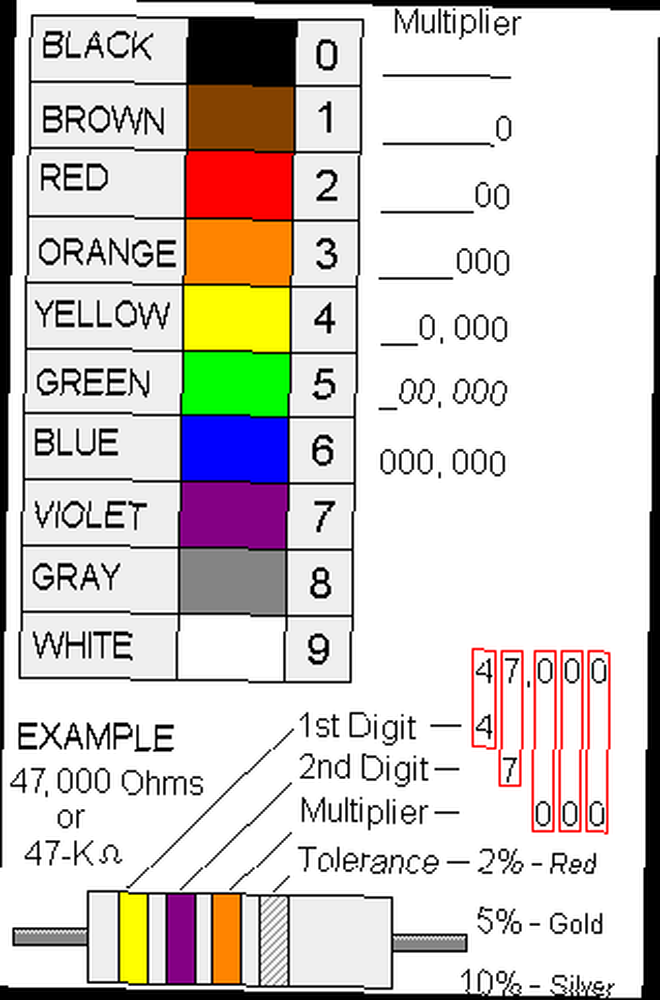

Вот полезная справочная таблица:

светодиоды

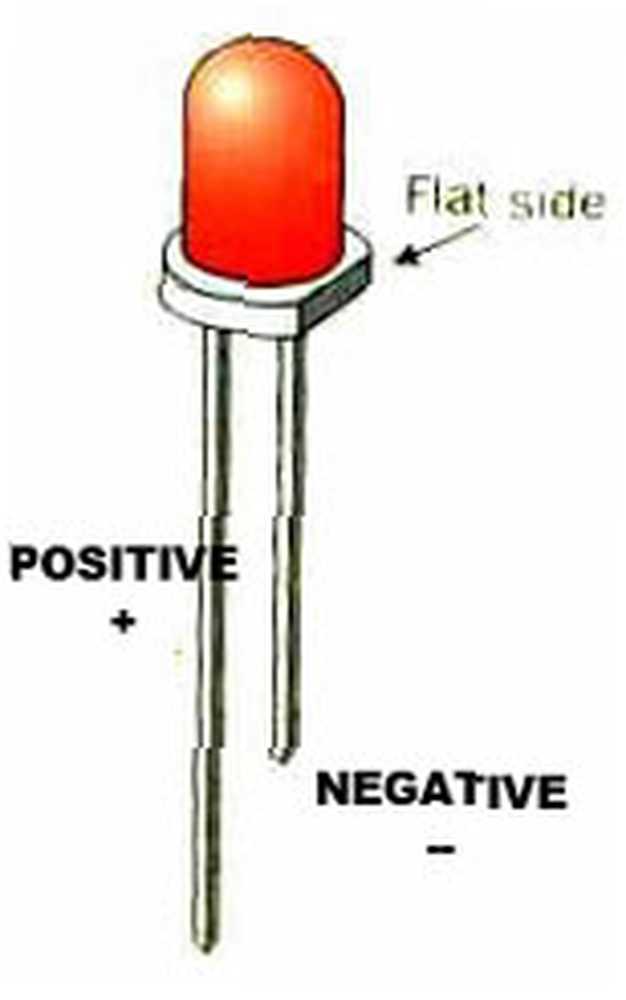

Я сомневаюсь, что мне нужно это объяснить, но почти все комплекты будут поставляться с различными светодиодами. Просто убедитесь, что вы используете резистор с ними в вашей цепи, и вы скоро будете делать всевозможные вспышки. Также обратите внимание, что светодиоды имеют как положительные, так и отрицательные стороны. Отрицательный должен быть подключен к земле (GND) на Arduino, и может быть идентифицирован как короче из двух ног, или плоской выемкой в ​​головке светодиода.

Если ваш комплект оснащен инфракрасным светодиодом, вы не сможете увидеть его, когда он включен, поскольку ИК-спектр невидим невооруженным глазом. Вы можете использовать его для проектов, которые включают в себя, например, дистанционное управление. Интересно хотя - цифровая камера Можно возьмите ИК-подсветку - попробуйте смотреть на iPhone в конце пульта дистанционного управления при следующей смене канала.

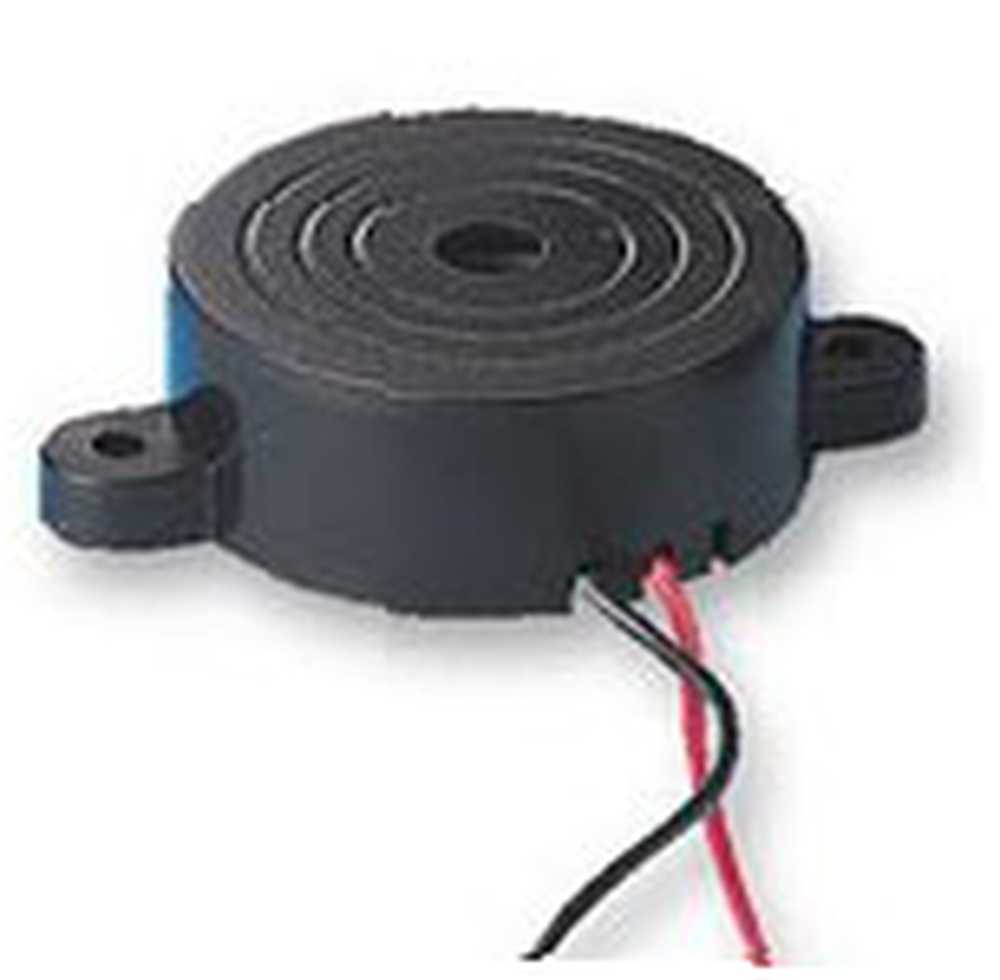

Пьезо зуммер

Простой маленький динамик, который вы можете услышать на своем компьютере. Хотя они будут издавать звук, если вы просто включите их, вы можете запрограммировать их на создание разных тонов или импортировать программные библиотеки, чтобы сделать это для вас..

Кнопки:

Я не думаю, что мне нужно объяснять это слишком полно. Кнопочный переключатель устанавливает связь между двумя точками. Единственное, что вы, возможно, еще не знаете о коммутаторах, это то, что вы часто будете использовать высококачественный резистор вместе с ними, но вы узнаете об этом во время обучения.

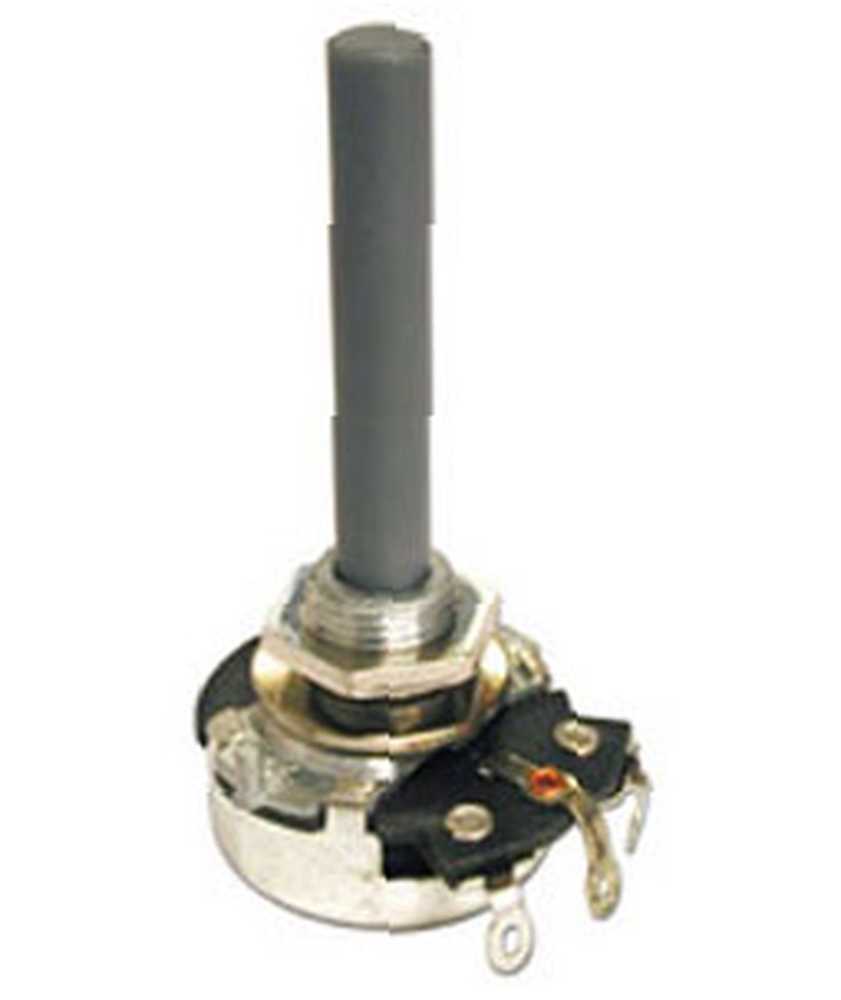

Потенциометр / Фоторезистор

Это оба типа переменных резисторов, то есть резистор, значение которого можно изменить. Потенциометр, который вы можете получить, будет циферблатом, поэтому вы вращаете его, чтобы создать различные степени сопротивления. Сначала это может быть неочевидно или написано на нем, но вы можете использовать диагностику в программном пакете Arduino, чтобы выяснить это позже..

Фоторезистор будет регулировать свое сопротивление в зависимости от того, сколько света попадает на поверхность. Они обычно используются для автоматического включения света, когда он становится достаточно темным.

Где купить

Эти компании поставляют хорошие стартовые комплекты за 50-100 долларов:

• Прикольные компоненты
• Adafruit
• RocketStream

Это столько, сколько я расскажу на этот раз. В следующий раз я остановлюсь на еще нескольких классных компонентах, которые вы, возможно, захотите использовать для своих первых проектов, и я также проведу вас через программирование вашего первого базового проекта Arduino, прежде чем перейти к некоторым более клевым идеям, которые вы, возможно, захотите попробовать..

У вас уже был опыт работы с Arduino, или вы думаете, что купите стартовый комплект Arduino? У вас есть какой-то конкретный проект или вы просто хотите больше узнать об электронике? Где твой любимый магазин Arduino / электроники?
